伴隨著半導體行業的不斷發展，目前對半導體檢驗分選設備要求變的更大，目前捷測小編對于兩大LED檢驗分選機跟大家分享，分享下他們的性能和原理。檢驗分選機是對LED芯片外觀、電氣特性等數據來檢驗，將達標產品和不達標產品來分檢，將不達標元器件排出，將達標產品編入編帶，并它進行塑封。

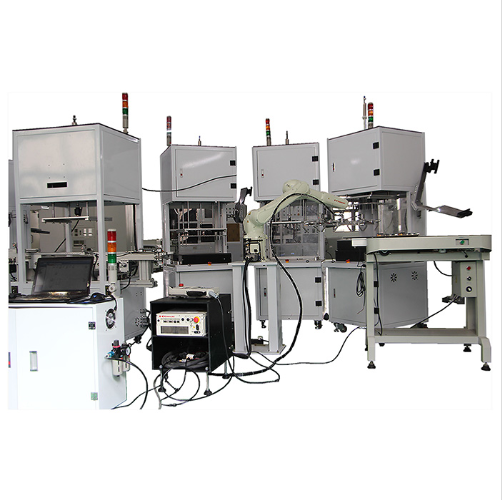

1、LED高速檢驗分選機

該機器設備主要由測試儀和分選機兩個部分構成。工作原理：系統通過已設置的篩選規則，自行輸入一個檢驗電流給測試探針兩端，測試探針再夾到LED成品的正、負級，以驅動LED，LED 產品驅動后會產生電壓、漏電流，對會發光。依賴于在分選機上的單站測試儀會自行采集LED發光后的光源信號，對數據等特性的測定，系統再通過分析得出的各種數據，自行對照篩選規則對LED 產品來區分，再將LED 產品落入到對應的料盒中，結束整體檢驗篩選工作。作用：LED器件是該機器設備來電氣、光學及極性檢驗，對LED 產品來區分，使LED 產品落入到對應的料盒中。用途：用于對LED成品（已打包封裝結束）檢驗并根據檢驗報告來優劣等級分選。

2、LED芯片自行分選機

該設備是對LED芯片（半成品，未打包封裝）來區分分揀的機器設備，其通過探針臺測試機得到的光電數據以及對產品表面檢驗報告對LED芯片來篩選，是LED芯片生產過程中是不可少的機器設備。LED芯片自行分選機有兩個作用：一個是接收探針臺檢驗的報告數據，解決數據并對芯片來區分揀選；另一個是芯片與標準樣品來核對來進行表面問題檢測，淘汰掉不好產品。該機器設備由芯片供料臺、機械手、芯片BIN臺、圖形采集CCD系統等部分組成。在微探針芯片測試臺、光電測試儀等檢測設備對核心數據來檢驗，并將檢驗結果發至全自動分選機，分選機根據事先設置的數據，對CCD光學系統對芯片來外觀檢驗，挑選合格品并通過檢驗報告將芯片篩選為各不相同等級，通過機械手將各不相同等級的芯片搬運到各自對應的芯片BIN臺來收集，就結束了篩選的過程。

       核對LED檢驗分選機等像設備的產品分類時，核心是核對設備的篩選目標狀態及主要作用，篩選目標為LED芯片(半成品，未打包封裝)的，其檢驗區分后服務于后續的貼片和打包封裝流程，屬于半導體打包封裝工藝流程中的一種機器設備。如篩選目標為LED成品（已打包封裝結束），其檢驗器件作用僅是為了服務、完成最后的篩選作用的標配環節。
